Marinetek Molu/ Viļņlaužu klāsts

Peldošie moli/viļņlauži var būt ekonomiski izmantoti tikai puslīdz aizsargātās vietās, kur viļņu ieskrējiens ir mazāks par 6 km un vispārējais viļņu periods mazāks par 4 sekundēm.

Moli/viļņlauži samazina viļņa augstumu un to spēku tieši novirzot daļu enerģijas un izkliedējot atlikušo daudzumu ar berzi un turbulenci. Lielākā viļņa enerģija tiek izkliedēta ar peldoša mola/viļņlauža kustību, tā izmēru un elastīgo enkurošanas paņēmienu.

Pamat tehniskie parametri - platums, augstums, smagums un inerces moments, tiek izvēlēti maksimālam viļņu novājināšanas ražīgumam. Savienojums starp pontoniem ir pus elastīgs ar pietiekamu nelokāmību, lai veicinātu molu/viļņlaužu spēju darboties kā nepārtraukta konstrukcija (nozīmīgs viļņu enerģijas novājināšanā).

Marinetek ir sagatavojis viļņu novājināšanas diagrammas katra tipa molam/viļņlauzim, lai sasniegtu vislabākos novājināšanas rezultātus. Jāveic precīza molu/viļņlaužu uzstādīšana un to apkope.

Pamatojoties uz pieredzi, ikdienas viļņu augstumam jahtu/kuteru piestātnes baseinā ir jābūt mazākam par 35 cm. Tomēr, vētras apstākļos viļņu augstums var palielināties. Izvēloties molu/viļņlauzi ir jāvelta detalizēta atrāšanās vietas apskate un dominējošo apstākļu apkopošana.

Tipisku projektu noslodzes:

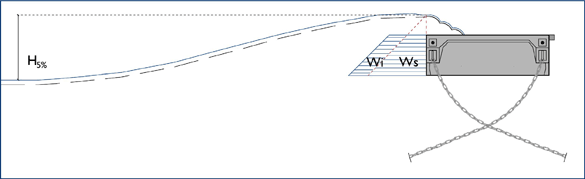

Viļņu noslogojumi:
H5% = Viļņa augstums 1,5 x Hs
Ws = Statiskā viļņa slodze
Wi = Viļņa trieciena paātrinājums

Citi noslogojumi:

q = pagaidu slodze uz pontona klāja 4,0 kN/m2
Pj = Statistisks ledus spiediens
B = Pāļa slodze 20 kN c/c 3 m

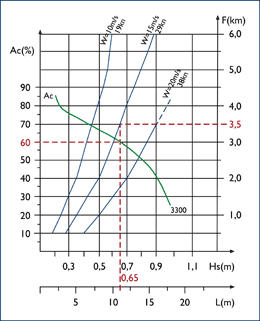

Novājināšanas diagramma Molam/Viļņlauzim 3300:
F = Teorētiskā efektīga viļņa ieskrējiena attālums
W = Konstants, vēja ātrums 1.stundas laika periodā
L = Viļņu garums/attālums
Hs = Zīmīga viļņa augstums (Hmax= 1,8 x Hs)
Ac = Viļņu novājināšanas spēja

Iepriekšminēts piemērs: F= 3,5 km, W= 15 m/s, Hs= 0,65 m un L= 11 m. Mols novājinās 60 % , tas ir ostas baseins Hs ir 0,26 m (iekšzemes saldūdens 70 % tas ir 0,20 m).

Diagramma parāda novājināšanas spēju mierīgos jūras apstākļos. Iekšējo ūdeņu vidē spēku iedarbība var palielināties līdz 10%.

Autortiesības. Šis dokuments ir Marinetek Finland Oy īpašums un nevar būt izmantot bez rakstiskās atļaujas.
